Пристрій і принцип дії колінвала ПД-10, П-350

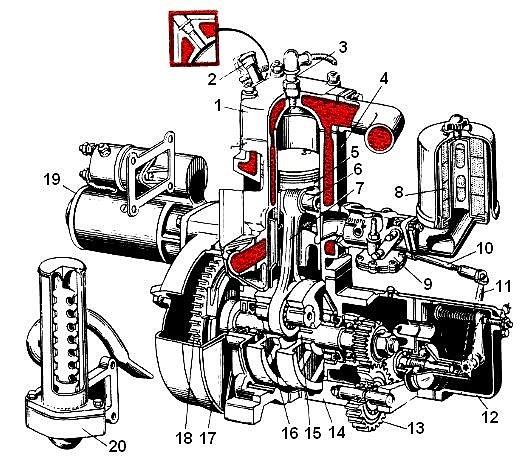

Колінчастий вал пускового агрегату ПД-10 є збірним і містить у собі дві півосі (на малюнку поз. 37, 42) і порожнистий палець (поз. 40) кривошипа, які запресовані в щоки (поз. 39). На пальці надіта головка шатуна (поз. 4) з роликовим підшипником.

Роль опор колінчастого вала виконують два роликові підшипники (по одному для кожної півосі), а також кульковий підшипник, змонтований на передній півосі. Кульковий підшипник, який зафіксований двома пружинними пластинчастими кільцями, вставленими в канавки картера, забезпечує утримування вала від осьових переміщень.

Ущільнення півосей коленвала Д24-С20-Б СБ здійснюється за допомогою самопідтискних манжет (поз. 36), що перешкоджають під час роботи двигуна підсмоктуванню в картер повітря. Крім того, на задню піввісь (поз. 42) додатково змонтовано повстяний сальник (поз. 43), який запобігає потраплянню на манжету пилу. На кінці передньої півосі (поз. 37) колінчастого вала на шпонці встановлено шестерню (поз. 34). На конусоподібний кінець задньої півосі (поз. 42) вала за допомогою шпонкового з'єднання змонтовано маховик (поз. 1). Шестерня і маховик закріплюються гайками. Щоки (поз. 39) вала також одночасно виконують функцію противаг, які врівноважують виникаючі під час обертання сили інерції мас пальця (поз. 40) кривошипа і шатуна колінчастого вала пускового двигуна ПД-10, П-350 (поз. 4).

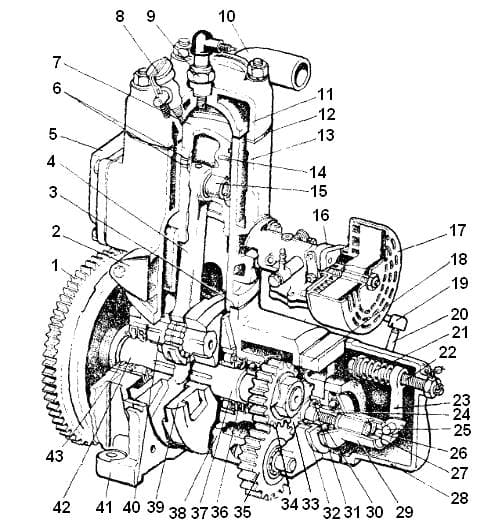

1 - маховик; 2 - заглушка; 3 - прокладка; 4 - шатун; 5 - випускний патрубок; 6 - компресійні кільця; 7 - поршень; 8 - декомпресор; 9 - свічка запалювання; 10 - водовідвідний патрубок; 11 - головка циліндра; 12 - прокладка головки; 13 - циліндр; 14 - штифт; 15 - поршневий палець; 16 - карбюратор; 17 - очисник повітря; 18 - проміжна плита; 19 - тяга; 20 - зовнішній важіль регулятора; 21 - пружина регулювального болта; 22 - регулювальний болт; 23 - важіль регулятора; 24 - ведучий диск; 25 - вісь; 26 - кульковий упор; 27 - валик; 28 - корпус регулятора; 29 - рухомий диск; 30 - кульки; 31 - шарикопідшипник; 32 - опорний диск; 33, 34 - шестерні; 35 - проміжна шестерня; 36 - самопідтискна манжета; 37 - півось; 38 - передня половина картера; 39 - щока; 40 - палець; 41 - задня половина картера; 42 - півось; 43 - повстяний сальник.
