Принцип пристрою пускового двигуна ПД-10 (МТЗ-80, ЮМЗ-6, ДТ-75, Нива)

Пусковий двигун ПД-10 одноциліндрового типу, двотактний, карбюраторний, з кривошипно-камерним продуванням, із запуском від стартера. Забезпечений глушником, який змонтований на випускному патрубку.

Картер (на малюнку поз. 22) складається з двох частин, з'єднаних болтами. По роз'єму картер ущільнений прокладкою з картону, а порожнину його кривошипної камери - самопідтискними сальниками (поз. 30). Співвісність отворів обох половин картера досягається за рахунок настановних штифтів.

Гільза циліндра ПД-10, П-350 (поз. 5) змонтований напрямним пояском у розточці верхнього фланця картера і кріпиться до нього чотирма болтами. Стінки циліндра подвійні, а простір між ними утворює водяну сорочку. Рідина охолодження надходить до циліндра від блок-картера дизеля по патрубку. Робоча поверхня циліндра має по два впускних (поз. 14), продувних (поз. 13) і випускних (поз. 12) вікна.

Колінвал ПД-10 / П-350 пускового агрегату складовий, змонтований у картері (поз. 22) на двох роликопідшипниках (поз. 21, 29). Вал складається з півосей (поз. 23, 28), двох щік (поз. 26), виконаних як одне ціле з противагами, і пальця кривошипа (поз. 27). Палець і піввісь запресовані в отвори, виконані в щоках, з великим натягом. Конусний кінець задньої півосі (поз. 28) є місцем встановлення маховика (поз. 11). На передню ступінчасту піввісь (поз. 23) встановлені шарикопідшипник (поз. 20) і ведуча шестерня (поз. 18).

Розподільні шестерні пускового двигуна ПД-10 розміщені в передній частині картера.

Від шестерні (поз. 18) обертання передається через шестерню (поз. 33) шестерні (поз. 32) приводу регулятора, а також шестерні (поз. 34) приводу магнето (поз. 17) і шестерні передавального механізму.

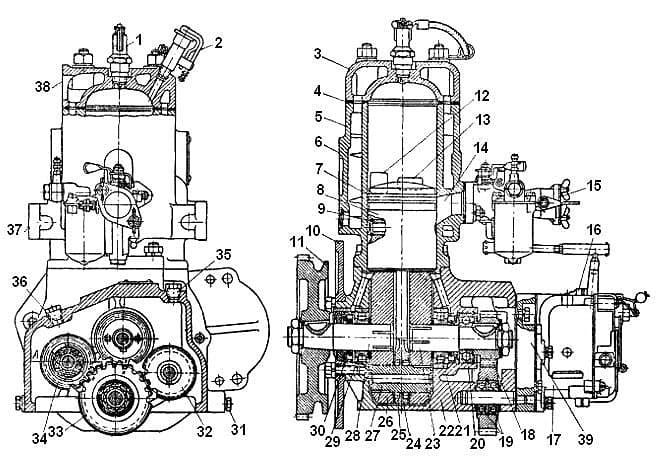

Мал.1 - Пусковий двигун ПД-10

1 - іскрова свічка запалювання; 2 - заливний краник; 3 - головка циліндра; 4 - прокладка; 5 - циліндр двигуна; 6 - фланець кріплення випускного патрубка; 7 - поршневе кільце; 8 - поршень; 9 - поршневий палець; 10 - плита кожуха маховика; 11 - маховик; 12 - випускне вікно; 13 - продувне вікно; 14 - впускне вікно; 15 - карбюратор; 16 - регулятор; 17 - магнето; 18 - шестірня колінчастого вала; 19 - підшипники проміжної шестірні; 20 - кульковий підшипник; 21 - роликовий підшипник; 22 - картер двигуна; 23 - передня піввісь колінвалу; 24 - шатун; 25 - ролик; 26 - щока; 27 - палець кривошипа; 28 - задня піввісь колінвалу; 29 - роликовий підшипник; 30 - сальник; 31 - пробка; 32 - шестірня приводу регулятора; 33 - проміжна шестірня; 34 - шестерня приводу магнето; 35 - пробка отвору для заливання масла в регулятор; 36 - пробка отвору в картері; 37 - фланець для кріплення водопідвідного патрубка; 38 - фланець для кріплення водовідвідного патрубка; 39 - проміжна плита.

Часті питання

Що таке пусковий двигун ПД-10 і для чого він потрібен?

ПД-10 — це одноциліндровий бензиновий пусковий двигун потужністю 10 к.с., який використовується для запуску основних дизельних двигунів тракторів МТЗ-80, МТЗ-82, ЮМЗ-6, ДТ-75, Нива та інших. Він розкручує колінвал дизеля через редуктор до потрібних обертів для запуску.

Як працює пусковий двигун ПД-10? Принцип дії

ПД-10 працює за двотактним циклом. Після ручного або електричного запуску карбюратор подає паливну суміш, відбувається спалах, і двигун розкручується до 3500–4000 об/хв. Через редуктор і муфту зчеплення він передає крутний момент на дизельний двигун трактора.

На яких тракторах застосовується пусковий двигун ПД-10?

Пусковий двигун ПД-10 (П-10УД) встановлюється на трактори МТЗ-80, МТЗ-82, ЮМЗ-6Л/М, ДТ-75, Нива, Т-150 та деякі інші моделі старого і середнього покоління з дизельними двигунами Д-240, Д-65, СМД-60 та аналогами.

Чому не заводиться пусковий двигун ПД-10? Основні причини

Найпоширеніші причини: відсутність іскри (свічка, магнето), проблеми з карбюратором (засмічення, неправильне регулювання), погане паливо, знос поршневої групи, несправності редуктора або муфти зчеплення ПД-10.

Як відрегулювати карбюратор пускового двигуна ПД-10?

Регулювання виконується на прогрітому двигуні. Основні гвинти — якості та кількості суміші. Правильне регулювання забезпечує стабільні оберти холостого ходу та швидкий набір потужності. Рекомендується проводити регулювання кожні 500 мотогодин.

Чи можна відремонтувати ПД-10 або вигідніше купити новий?

При зносі поршневої групи, кривошипа чи редуктора часто вигідніше купити новий або відновлений ПД-10. Невеликі несправності (карбюратор, магнето, прокладки) успішно ремонтуються. Ми пропонуємо як запчастини, так і готові пускові двигуни.

Які запчастини найчастіше потрібні для ремонту ПД-10?

Найпопулярніші запчастини: поршнева група (поршень, кільця, палець), карбюратор К-16, магнето, свічка запалювання, шестерні редуктора, муфта зчеплення, прокладки та паливний насос.
